皮带输送机托辊的弹流润滑分析

文章来源：http://www.zhengchiyw.com 发布时间：2018-08-09 11:20 浏览次数：

皮带输送机已有200多年的历史,早在1795年美国就用它来输送谷物。1920年以后,皮带输送机成为煤炭、铁矿石的主要输送设备,部分取代汽车、船舶及火车运输,以求节省运输费用。近年来,随着工业和技术的发展,作为现代散状物料连续运输的主要设备,皮带输送机已广泛应用于冶金、矿山、化工、港口和电站等工业领域。大运量、长距离、高带速的散状物料输送已成为皮带输送机的发展主流。

皮带运输机托辊轴承的润滑状况可以简化为无限长线接触的弹流润滑情况来分析,线接触问题属于一维弹流润滑问题。根据参考资料,将轴承内圈和圆柱滚子等效成一个平面和一个等效的圆柱体,并根据几何关系求出了等效圆柱体的半径。利用 Fortran语盲和 Origin绘图软件对皮带运输机托辊轴承的润滑状况进行数值模拟与仿真。

几何关系

根据推导 Reynolds方程时的基本假设(4),即:与膜厚相比,支撑表面的曲率半径很大,因此可以忽略由表面曲率引起的速度方向的变化。托辊轴承的润滑系统可以转换成由一个平面和一个等效圆柱组成的润滑系统,但转化时必须保证间隙形状不变。

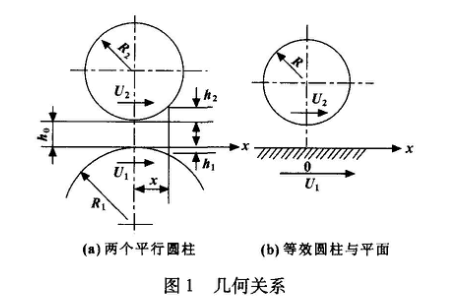

图1中,R1、R2分别代表两接触的圆柱体,当研究圆柱滚子轴承的润滑状况时,将R2看作是圆柱棍子的半径,将R1看作是轴承内圈的半径。根据机械手册和各个生产厂家的数据,选用NU207E型号的轴承,内径d=35mm,外径D=72m,B=17mm。因此通过几何关系可以计算出:R1=22mm,R2=9mm。

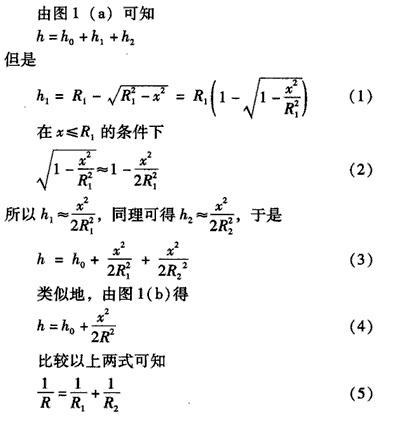

因此就可以根据以上几何关系计算出等效圆柱体的半径R
