矿渣冷却滚筒输送机的设计与改进
文章来源：http://www.zhengchiyw.com 发布时间：2018-10-19 14:10 浏览次数：
作为输送粉状与小颗粒状物料的滚筒输送机，被广泛用于硫酸沸腾焙烧炉的矿渣冷却输送中。在硫酸生产中，沸腾焙烧炉内的渣尘因温度高达800C以上，一般厂采用。
矿渣冷却滚筒输送机作为一级冷却设备，使矿渣温度从800℃以上降至250℃以下；然后经过矿渣增湿器直接加水喷淋增湿，使矿渣温度进一步降低到80C以下，便于带式输送机输送，同时防止矿渣在胶带输送的过程中飞扬而污染环境。本文仅介绍冷却滚筒输送机的设计与结构改进冷却滚筒输送机是一个外部淋水的简介传热式的回转设备，由回转筒体、滑圈组、托轮组、挡轮组、传动装置、进出料装置、冷却装置等部分组成电动机带动减速器经其输出端小齿轮驱动回转筒体上的大齿轮而使简体旋转，通过筒体的不断回转使进入其内的矿渣随着螺旋面的旋转作用不断向前输送，经冷却装置的淋水冷却使排出的矿渣温度满足工艺要求，冷却滚筒输送机的螺旋叶片为D制法，即：带式螺旋面，有左旋和右旋两种结构形式，一般根据设备现场安装位置来选择旋向}回转筒体的倾斜角度虽然有关资料介绍可作倾斜安装，但生产使用表明以水平安装为好。
特点：
(1)密封性强，粉尘外扬污染少；
(2)传动平稳，效率高，操作安垒；
(3)输送距离长，降温快．冷却效果好等。
设计冷却滚筒输送机需要确定的工艺尺寸和有关参数主要有：筒体的直径、长度转速，传递功率、淋水量等，只有台理设计才能达到最佳的运行和冷却效果。
根据生产实践和多年的使用经验表明：
冷却滚筒输送枫在设计安装时，必须注意以下几方面，以确保可靠稳定运行。
简体的转速必须在最大极限转速以下选取。低转速有利于减轻螺旋叶片蔺体及其它零部件的磨损．降低动力消耗，使矿渣冷却降温充分，也保证了矿渣能连续不问断的稳定向前输送。但是简体的转速也不能太低，否则会降低冷却滚筒输送机的输送能力，或者要达到相同的输送能力就需要加大简体的直径，势必导致外型尺寸、制造成本、传递功率增大，显然是不经济的。因此，简体的转速一般控制在8～15r／rain之间。

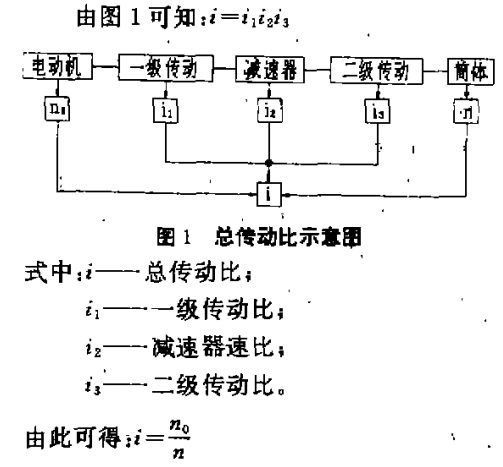

一般选用4极或6极转速的电动机，并且在简体的转速限定后，就可以初步确定总传动比来选定减速器的速比。冷却滚筒输送机的驱动传递过程见图1。
在驱动过程的组合中，一级传动常选三角带传动，它便于安装，能缓解神击和振动，防止过载、保护电动机传动比i1一般取1．5～2．5{二级传动选圆柱齿轮减速器较为合适，它的结构紧凑、传动效率高、寿命长；传动比i3一般取4～5，小齿轮的齿数虚为奇数，大齿轮的齿数为偶数。为了方便减速器的选型，应先估定i1和i3，然后经不断调整验算，最终便可确定减速器的速比及简体的转速。
为了保证简体回转时的稳定性，且不致向两侧移动和被托轮转向中间挤紧，托轮与托轮、托轮与精圈断面中心(简体与滑圈断面中心重合)的连线必须为等边三角形，即：两只托轮与精圈断面中心对称，且断面中心连线的夹角为60°。
当开始使用时，简体会受热伸长，而当简体停止运转时会发生冷却收缩，这就要求托轮与滑圈必须有足够的接触宽度来保证两者均匀接触、均匀磨损。一般托轮宽度为滑圈宽度的1．5～2．0倍。
由于精圈在托轮上滚动时其工作表面逐渐磨损，托轮受滚压次数约为滑圈的3～8倍，托轮表面易产生早期破坏，磨成沟槽、麻面、磷状损伤等影响照用寿命，因而要求托轮材料必须具有一定的硬度，通常在优先保证滑圈经久耐用的前提下，以经济适用为原则：托轮表厩硬度要稍高于滑圈表面硬度，尽量提高两者的耐磨性能，延长双方的使用寿命。滑圈选用铸钢ZG45，硬度HB170左右i托轮选用铸钢ZG55，硬度HB190左右。
