滚筒输送机是一种用途广泛的机械化运输设备,常在汽车制造行业的砂型铸造车间和发动机装配车间的造型、制芯、清理、装配等工部中运用。用于联结各工艺主机和辅机设备组成生产线、回箱辊道、存放和输送模板框辊道、组芯辊道、铸件铲磨清理辊道以及发动机装配线等。
以前,国内
滚筒输送机常作为非标设备进行设计制造,在机械行业和铸造行业中常用φ73,φ105,φ155三种直径的辊子,但品种规格较少,同时链传动机动辊产品在汽车制造领域的铸造行业中几乎是空白。为了适应国内的普遍需要,国内输送设备行业根据机械工业各大设计院联合设计的产品,开发了GZT型滚筒输送机。
为了更好的配合使用滚筒输送机系列产品样本资料(行业标准JB/m012-93),笔者对辊子输送的设计选型与计算介绍如下。
GZT型滚筒输送机的主要参数与形式
(1)D为辊子外径,mm:25,45,50,60,76,89,108,113,159)。
(2)B为滚筒输送机宽度,mm:160,200,250,320,400,500,630,800,100,1250可根据实际需要选用非标准宽度或大于1250mm的宽度,但许用载荷需要校核。
(3)P为辊子间距,mm:50,75,100,125,150,180,200,250,300。
(4)GZT系列中转弯段的锥辊小端外径规定为φ50和φ60,锥度为1:16和1:30。

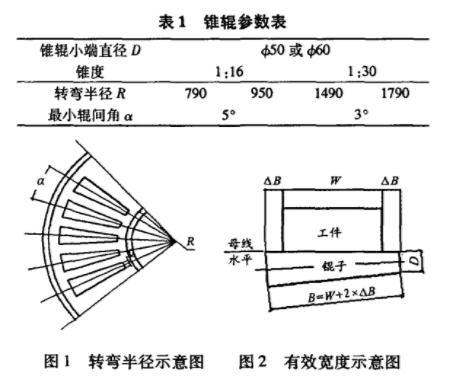

(5)转弯段机架内侧半径R,mm;规定由以下条件决定如图1和表1所示。
(6)转弯段角度有:30°,45°,60°,90°,常用45°和90°两种。
(7)机动辊子的速度范围为0.05-2,m/s;常用0.1~0.32,m/s
(8)GZT滚筒输送机除了分为非机动和机动外,还分为定轴型和转轴型。后者与前者比较在同样直径和宽度条件下,单个辊子承受的载荷可以更大一些。
(9)机架标准长度有1500,2000,3000三种,可根据需要任意组合。
(10)支腿用螺栓与机架连接,底板焊在基础埋板上,其高度可通过螺栓进行调节。
(11)转弯段锥辊为母线水平型,物件靠锥辊长度方向不同的线速度改变运动方向。
(12)GZT型包括边辊和多辊形式。
滚筒输送机具有标准化、系列化、通用化程度高的特点,易于拼装组成不同的生产线,同时不需要特殊土建基础。由于滚筒输送机在输送成件物品时具有明显优点,因而在各生产部门和行业的物件输送中,尤其是在各种流水生产线中得到了广泛的应用。笔者介绍了非机动辊道和链传动激动辊道两大类滚筒输送机的选型原则和基本计算公式,为相关设计人员在工厂设计选用此类产品时提供了实用方法。
