滚筒输送机转载装置的形式及特性

文章来源：http://www.zhengchiyw.com 发布时间：2018-08-23 18:06 浏览次数：

滚筒输送机转载装置(以下简称转载装置)广泛用吁各种流水生产线及其它储运系统中。其功能是以动力机械转载代替人力转载,把被输送的物件从一条主滚筒输送机转移到邻近的另一条输送机上。转载装置作为一种大量应用的辅助功能装置也在不断地丰富更新,本文介绍几种转载装置的结构形式,供系统设计时选用参考。

转载装置的结构形式及特性

从转载装置的结构形式和与滚筒输送机安装关系来看,转载装置可以分为独立安装式和整体式。

独立安装式转载装置

这是一个安装在滚筒输送机上或是靠近输送机的附加装置,安装形式简单,费用低,这类转载装置包括三种普通形式。

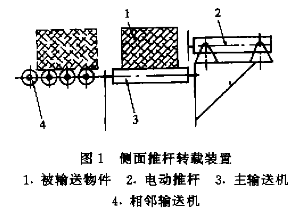

①侧面推杆转载装置如图1所示,它主要是通过操纵往复式电动推杆2(或气缸、液压缸)推动被输送物件1,使之离开主线输送机3进入相邻分支输送机4。该推杆转载装置结构简单,安装方便。由于其工作方式是从物件侧面推移,它的安装方位随相邻输送机的运行方向而定,且通常是安装于主输送机的侧面,只需较小的地面空间。其缺点是因为它直接将物件从侧面推入与主线输送机呈90转角的邻近输送机上.只适于物件作直角转向,且不适于易碎、怕挤压的物件。这种转载装置适用于输送多种外形尺寸或重量范围变化较大的物件。

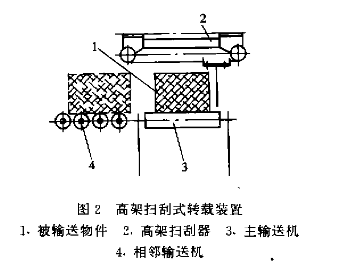

②高架扫刮式转载装置其配置形式如图2所示,工作方式类似于推杆转载装置,只是这种转载装置是安装在滚筒输送机的上方,通称为高架扫刮器,利用气缸或液压缸在主输送机3上方横向往复运动,带动刮板将物件1从主线输送机侧向移开。它能把被输送的物件从任意側转移到邻近的输送机4上。这种转载装置的安装仅占用主输送机上方的一个较小空间,而不占用地面位置。其输送物件范围与前述推杆式转载装置相同。

③转臂式转载装置

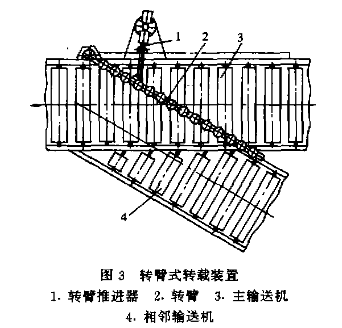

这是一种简单的机械式转载装置配置形式如图3所示,转臂2可在主輸送机3上方转动。当处于转载位置时,可将滚筒输送机上的物件阻挡,使之改变运行方向进入邻近的分支输送机4,也可使转臂2让开主输迭机上的通道,使被输送物件继续留在主输送机上向前运行。为减小转臂阻挡物件所产生的摩擦阻力,一般在接触侧加装导向辊子转臂的操纵可以用手动,更多的是借助于气缸或液压缸进行操纵。这种转载装置可以保证物件转到邻近输送机后不改变运行方向,这一点对于必须保持物件朝向的场合是非常重要的。这种转载装置只适宜于有较好导向侧面的物件。
